Verticale spuittoren Voorbehandeling van afvalwater Voorbehandeling van afvalwater

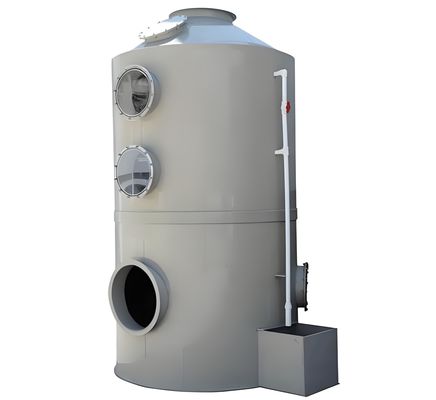

Voorbehandeling van afvalwater: Verticale spuittoren

(1) Gebruik van de apparatuur:

De spray scrubber is een zuiveringsapparatuur die vaak wordt gebruikt in afvalgasbehandelingsprojecten.Dit product wordt veel gebruikt in stikstofoxiden, waterstofchloride, waterstoffluoride, ammoniak, zwavelzuurmis, chrominezuurmis en waterstofcyanide gas geproduceerd in chemische, galvanische, hardware, aluminium, elektrische apparaten,medicijnenHet kan ook worden gebruikt voor de deodoratie van ammoniak, waterstofsulfide,fenolfosgeen, formaldehyde, methanol, amines en andere geurige stoffen.

(2)Werkingsbeginsel van de spuittoren:

Het gas wordt door de centrifuge-ventilator in de luchtinlaat geperst of gezuigt en stroomt vervolgens naar de verpakkingslaag om met de spuitvloeistof in contact te komen en te reageren.Volgens verschillende indicatoren, zoals de toestand van de gaszuivering, kan de tweede fase verpakkings- en spuitinstallatie worden geïnstalleerd, en het behandelde en gezuiverde gas wordt door de demister afgevoerd.laag weerstandsverlies en laag energieverbruikDe scrubber bestaat uit een toren, een torenplaat, een reboiler en een condensator.de herkoeler wordt over het algemeen verwarmd met stoom, en de condensator wordt warm geleid door circulerend water.de zuivere productcomponenten worden ingevoerd en de verdamping en reflux worden aangepast met stoom en gecondenseerd water, zodat een bepaalde dikte van de vloeistof zich op de torenplaat kan ophopen, en wanneer de gemengde gascomponenten worden ingevoerd, kan deze snel een wasrol spelen.verscheidene belangrijke punten zoals één vloeistofniveau, twee temperaturen en twee drukverschillen moeten worden gecontroleerd.drukverschil in de toren (het verschil tussen de inlaatdruk van de scrubber en de bovendruk van de toren)In het algemeen, hoe hoger de gasinlaattemperatuur, hoe beter, hoe hoger de temperatuur van de gasinlaat, hoe hoger de temperatuur van de gasinlaat.om te voorkomen dat verontreinigingen verstijven of vloeibaar worden en niet in de scrubber kunnen komen, maar niet te hoog om te voorkomen dat het systeem moeilijk te bedienen is als gevolg van een te hoge temperatuur.Dat is..., moet de inlaatdruk niet te klein zijn zodat stof de scrubber kan binnendringen.

Als het gemengde gas in de scrubber is geleid, condenseert een deel van het gas in vloeistof en blijft het in de toren.en dan de condensator aan te passen om de vloeistof terug te laten stromen naar het dienblad om een evenwicht te vormenAangezien er een bepaalde dikte van de vloeistof op het dienblad is, zal er een bepaald drukverschil zijn tussen de scrubbertorens.het drukverschil moet zoveel mogelijk constant worden gehouden om een evenwicht te vormenBij het instellen van de temperatuur aan de top van de toren dient te worden voorkomen dat de temperatuur te hoog is.die de verontreinigingen kunnen doen verdampen of sublimeren tot gassen en aldus de wasfunctie verhinderenDe condensatietemperatuur mag echter niet te laag zijn om te voorkomen dat de productvloeistof zich in de condensator ophoopt en het gebruik ervan beïnvloedt.U moet ook aandacht besteden aan het gebruik van de reboiler om het vloeistofniveau van de wastoren aan te passenOm te voorkomen dat de onzuiverheidsconcentratie in de nog vloeibare toren te hoog is en neerslag veroorzaakt, moet deze langzaam worden verhoogd.

Er zijn verschillende materialen voor de uitrusting: glasvezel, PPH-plaat, PVC-plaat, roestvrij staal 316L, enz.

(3)Structurele vorm

Deze apparatuur is onderverdeeld in een enkele toren en een dubbele toren.wervel-afneembare laag, luchtuitlaat kegelkap, inspectie gat, enz.

Kenmerken:

1. Nieuwe structuur: verandering van de conventionele contactmodus van gas-vloeistof tweefasige dwarsstroombellen;

2- Groot luchtvolume: 50% groter dan de zeefbak en de loopvlakplaat van de klep;

3Kleine drukdaling: 16% kleiner dan bij conventionele absorptietoren;

4- Hoog zuiveringsefficiëntie: de efficiëntie van de conventionele absorptietoren bedraagt ongeveer 70%, terwijl de absorptie-efficiëntie van de nieuwe verticale zeettoren meer dan 85% bedraagt;

5- Grote flexibiliteit: de laag van de spuittoren kan worden verhoogd of verlaagd naargelang de verschillende uitlaatgasbronnen.
