Adsorptie-desorptie-katalysatoren voor de behandeling van afvalgassen

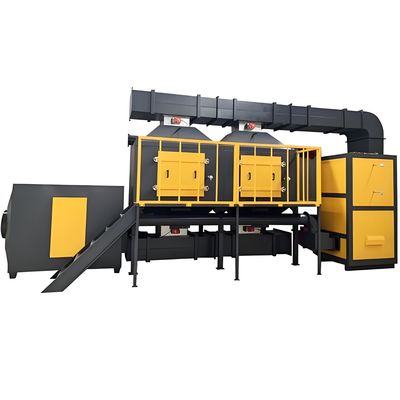

Apparatuur voor de behandeling van afvalgassen: adsorptie en desorptie + katalysator

(1) Invoering van de apparatuur

Adsorptie en desorptie van actief koolstof verwijst naar het gebruik van moleculaire zeven voor actief koolstof om verontreinigende stoffen in industriële afvalgassen te adsorberen.en geschikte moleculaire zeven selecteren voor verschillende bestanddelen van afvalgassenAls de moleculaire zeef verzadigd is, worden de verontreinigende stoffen ontneemd.en katalysatoren worden gebruikt om de organische stoffen in industriële afvalgassen diep te oxideren tot kooldioxide en water, waardoor het doel van zuivering wordt bereikt.

Adsorptie- en desorptiezuiveringsapparatuur bestaat in het algemeen uit een uitlaatgascollectie-eenheid, een voorbehandelingseenheid, een adsorptie-eenheid, een katalysator, een desorptie-eenheid, een warmtewisselaar,enz..

(2)Werkingsbeginsel van adsorptie en desorptie met moleculaire zeef

Onder werking van de adsorptieventilator komt het organische afvalgas vanuit de luchtinlaat de voorfilterbox binnen.De prefilter filtert en onderschept de deeltjes in het afvalgas om te voorkomen dat de deeltjes de adsorptielaag binnendringen en de moleculaire zeef microporen verstoppen, waardoor het zuivereffect wordt beïnvloed.

Vervolgens komt het uitlaatgas via het voorfilter aan beide zijden de adsorptie- en desorptievakken binnen (in het midden is een isolatielaag voorzien,en het bypassventiel wordt rechtstreeks geopend voor het afvoeren wanneer de concentratie van het organische uitlaatgas aan de norm voldoet), en de adsorptielaag in de adsorptie- en desorptiebox adsorbeert en zuivert het organische uitlaatgas.

De katalysator wordt boven de adsorptielaag geplaatst.Wanneer de adsorptieschaal van de zeolietmoleculaire zeef (of de moleculaire zeef van actieve koolstof) dicht bij verzadiging is (de uitlaatconcentratie bereikt de ingestelde waarde), sluit de PLC-controller automatisch de luchtinlaatklep, opent de katalysator-luchtinlaatklep en de katalysator-elektrische verwarming.

De verse lucht wordt door de energiebesparende inrichting tot een bepaalde temperatuur verwarmd onder werking van de desorptieventilator en vervolgens in de adsorptieschaal voor desorptie gebracht.Het desorbeerde gas gaat de katalysator verbranden en oxideren tot CO2Het verbrandde gas wordt uit de uitlaatgassen afgevoerd en het product bevat geen secundaire verontreiniging.

(3)Procesanalyse

1De processtroom van adsorptieconcentratie-desorptie en desorptie-katalitische ontbinding.Bestaat uit 2 adsorbers van actief koolstof en 1 katalysator ontbindingsmiddel (aanvullend door laagdrukventilatoren)Na een voorbehandeling van het uitlaatgas om stof en korrels te verwijderen, wordt het naar de adsorptor A en B gestuurd.het behandelde gas wordt eerst automatisch overgeschakeld op de adsorber van actief koolstof B (de adsorber van actief koolstof A stopt de adsorptie) , en gebruik vervolgens de hete gasstroom om de geactiveerde koolstof adsorber A te desorberen en te desorberen om organisch materiaal uit de geactiveerde koolstof te desorberen.het organische afvalgas is geconcentreerdHet geconcentreerde afvalgas wordt naar de katalysator gestuurd.en wordt uiteindelijk afgevoerd als CO2 en H2O.

2 Nadat de desorptie en desorptie zijn voltooid, treedt adsorber A in de standby-toestand.het systeem schakelt automatisch terug en desorbeert en desorbeert tegelijkertijd de actieve koolstof adsorber BDeze cyclus werkt.

Wanneer de concentratie van organisch afvalgas hoger is dan 2000 ppm, kan de spontane verbranding in de katalysator zonder externe verwarming worden gehandhaafd.Deze oplossing bespaart niet alleen veel energie, maar vermindert ook de uitrustingsinvesteringen omdat de verwerkingscapaciteit van de katalysator slechts 1/5 van de oorspronkelijke uitlaatgasbehandelingskapaciteit (60.000 m3/h) vereist.Deze oplossing is geschikt voor zowel continu als intermitterend werk.

De desorptie en desorptie van een enkele adsorber van actieve koolstof duurt ongeveer 2-3 uur.

5 De adsorptieventilator wordt door een frequentieomzetter bestuurd en kan worden ingesteld op basis van het vereiste luchtvolume of de netto negatieve druk bij de inlaat van het apparaat.
